Sébastien Bois - Nadine Giasson St-Amand - COMPOSANTS - D'UN BON - DOSSIER - FONCTIONNEL

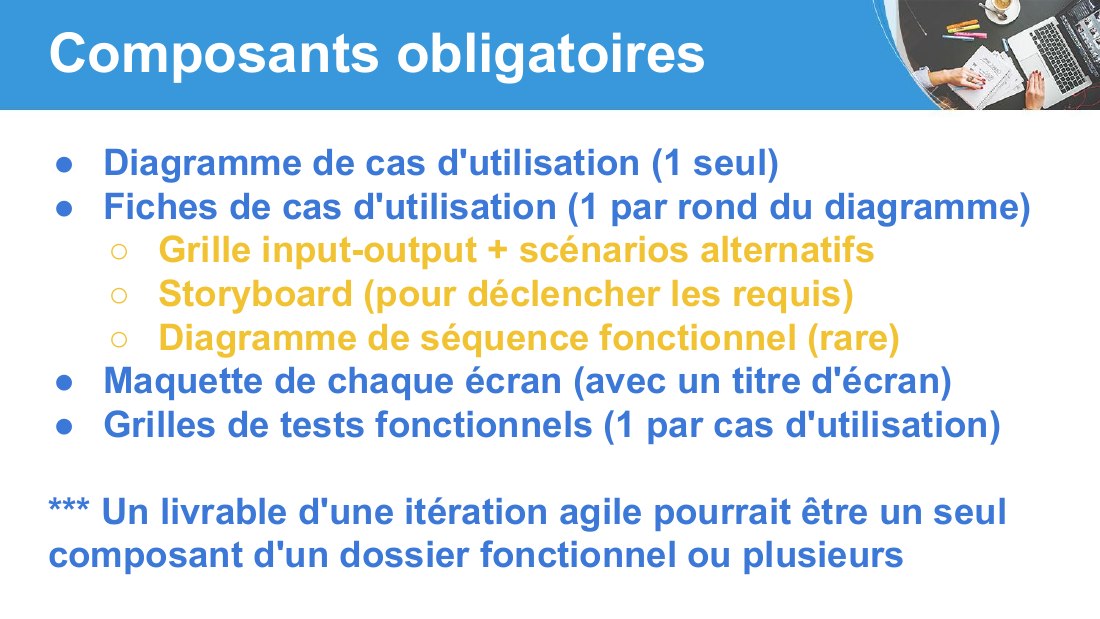

Diagramme de cas d'utilisation (1 seul) - Fiches de cas d'utilisation (1 par rond du diagramme) - Grille input-output + scénarios alternatifs - Storyboard (pour déclencher les requis) - Diagramme de séquence fonctionnel (rare) - Maquette de chaque écran (avec un titre d'écran) - Grilles de tests fonctionnels (1 par cas d'utilisation) - *** Un livrable d'une itération agile pourrait être un seul…

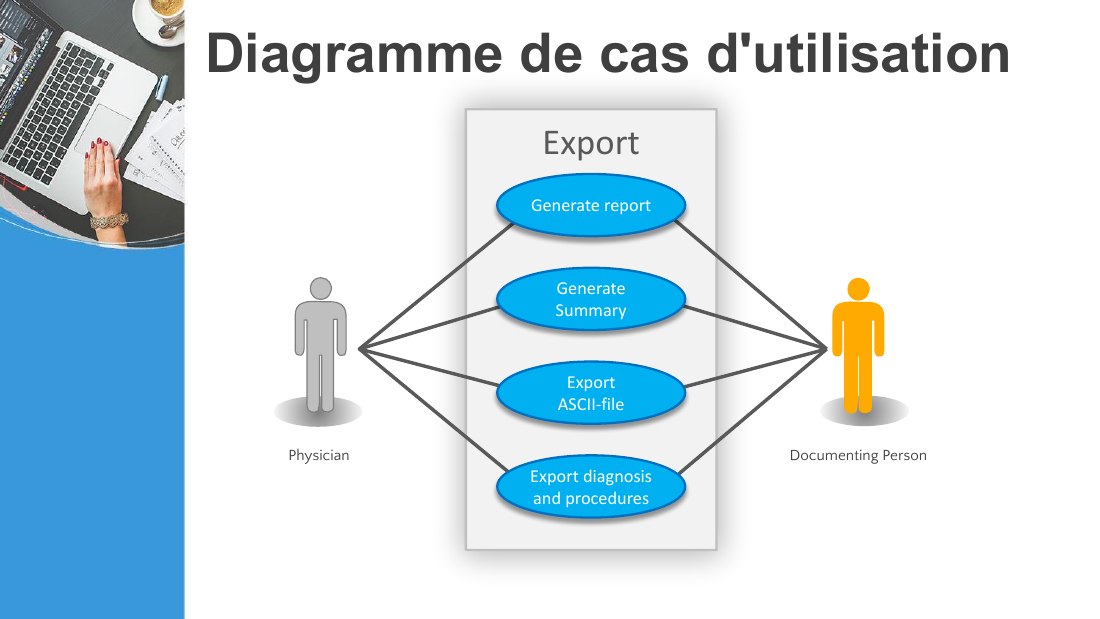

Diagramme de cas d'utilisation - Export - Generate report - Generate Summary - Export - ASCII-file - Export diagnosis and procedures - Physician - Documenting Person

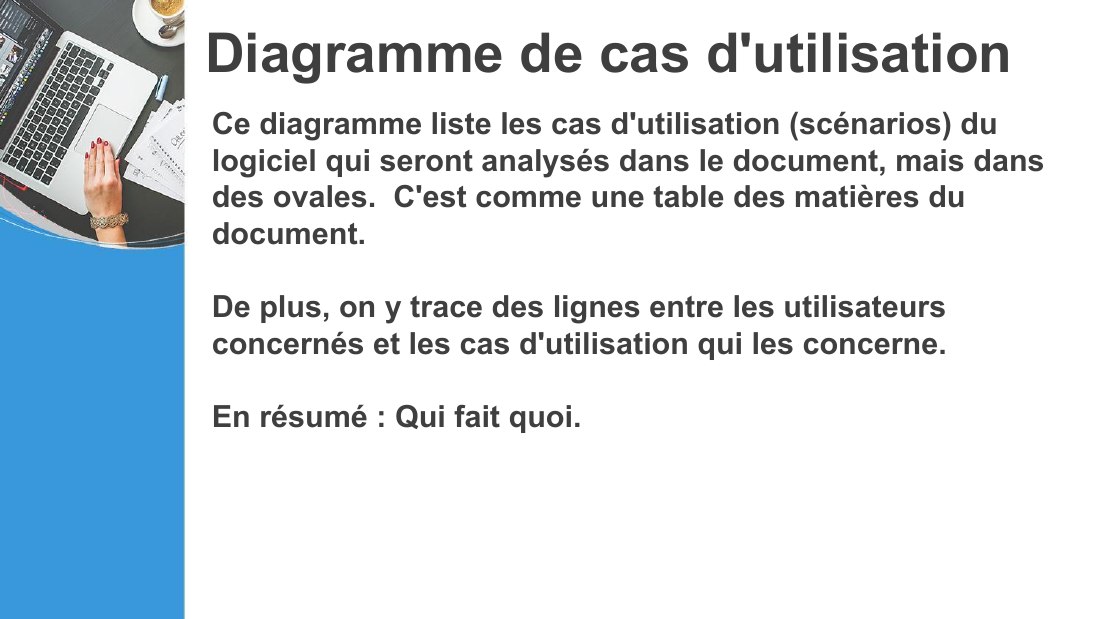

Diagramme de cas d'utilisation - Ce diagramme liste les cas d'utilisation (scénarios) du logiciel qui seront analysés dans le document, mais dans des ovales. C'est comme une table des matières du document. - De plus, on y trace des lignes entre les utilisateurs concernés et les cas d'utilisation qui les concerne. - En résumé : Qui fait quoi.

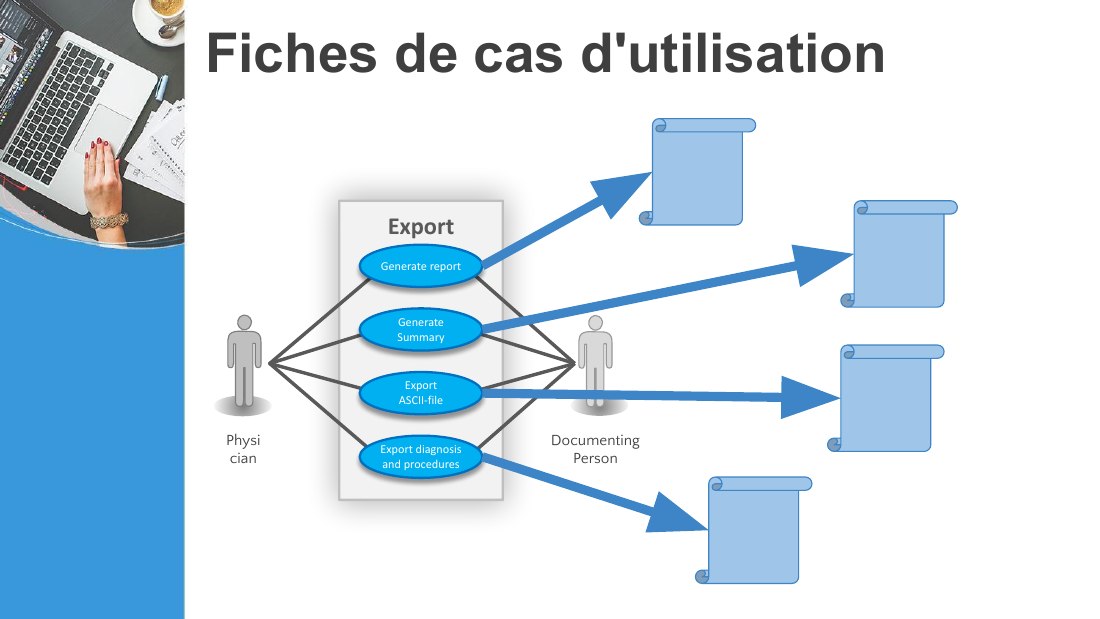

Fiches de cas d'utilisation - Export - Generate report - Generate Summary - Export - ASCII-file - Export diagnosis and procedures - Physician - Documenting Person

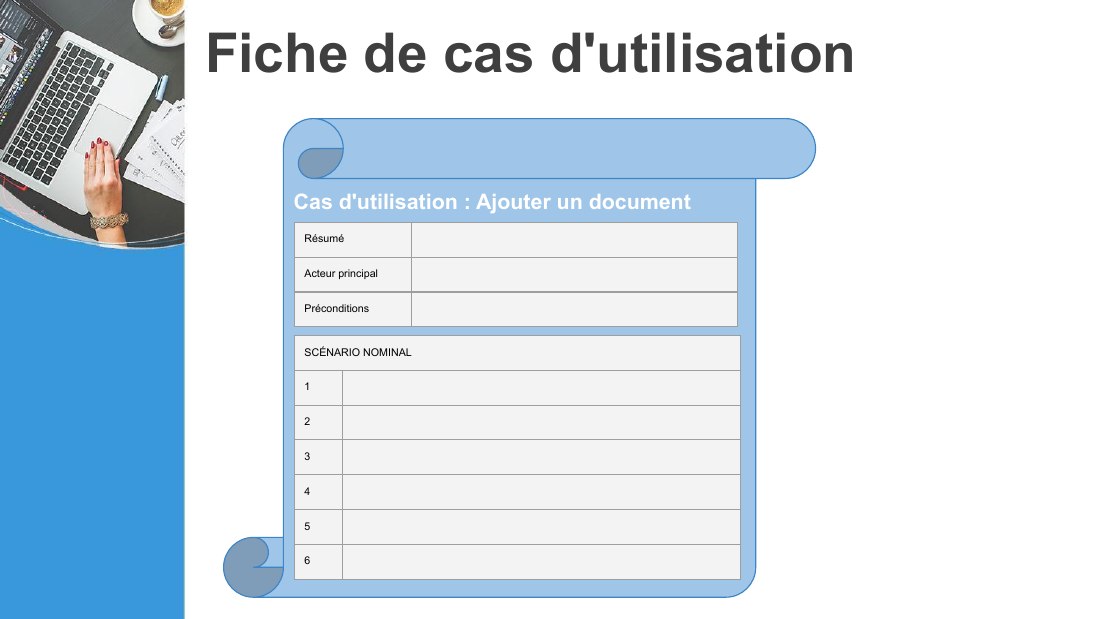

Fiche de cas d'utilisation - Cas d'utilisation : Ajouter un document - Résumé - Acteur principal - Préconditions - SCÉNARIO NOMINAL - 1 - 2 - 3 - 4 - 5 - 6

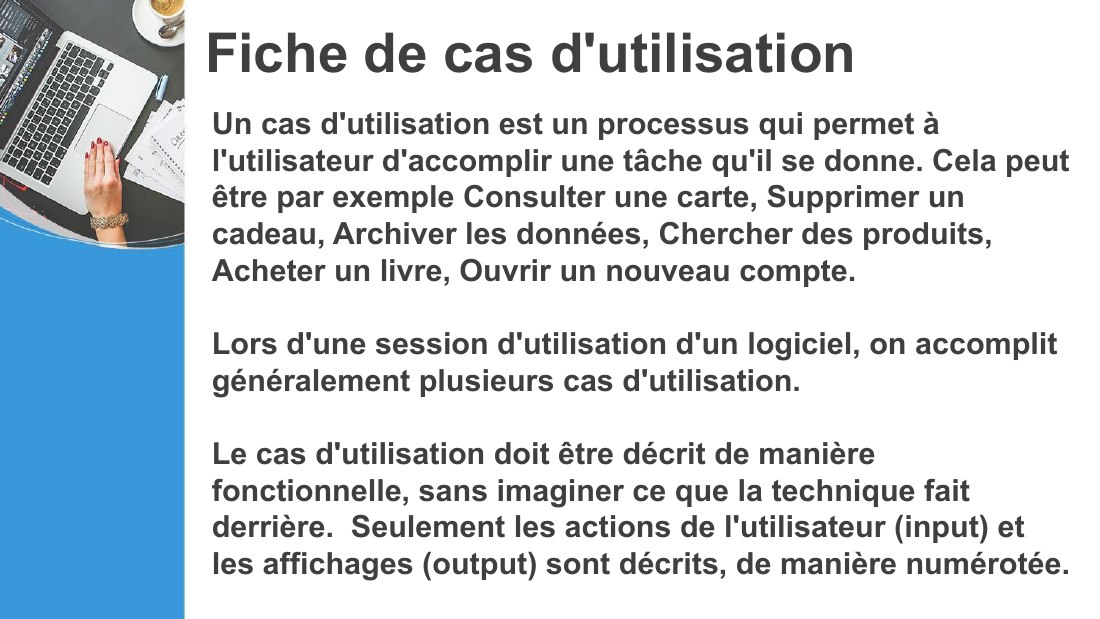

Fiche de cas d'utilisation - Un cas d'utilisation est un processus qui permet à l'utilisateur d'accomplir une tâche qu'il se donne. Cela peut être par exemple Consulter une carte, Supprimer un cadeau, Archiver les données, Chercher des produits, Acheter un livre, Ouvrir un nouveau compte. - Lors d'une session d'utilisation d'un logiciel, on accomplit généralement plusieurs cas d'utilisation. - Le…

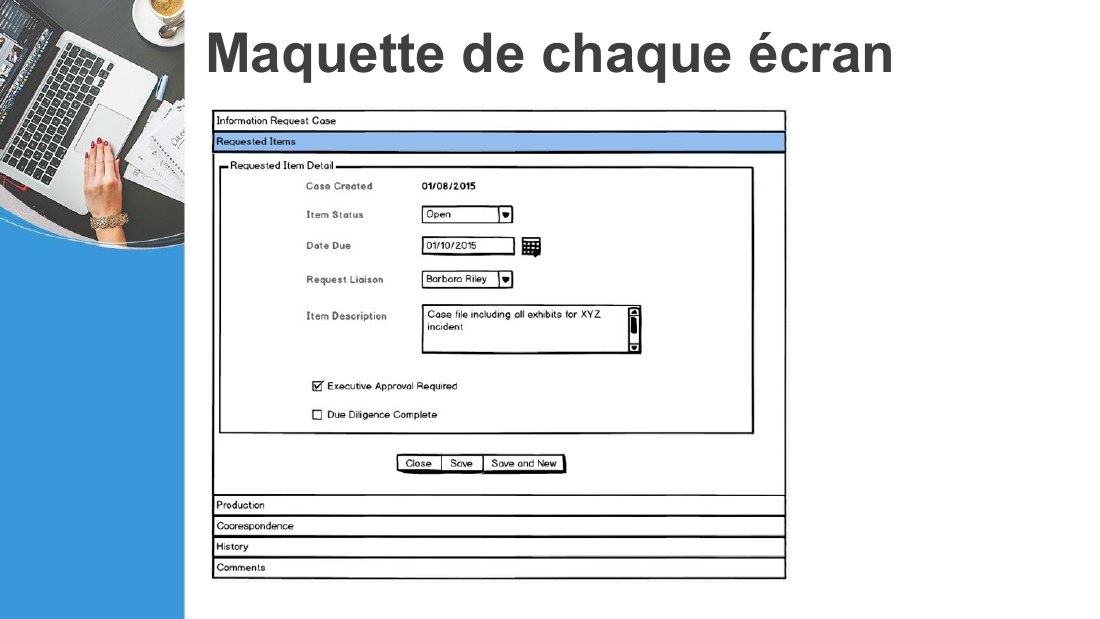

Maquette de chaque écran

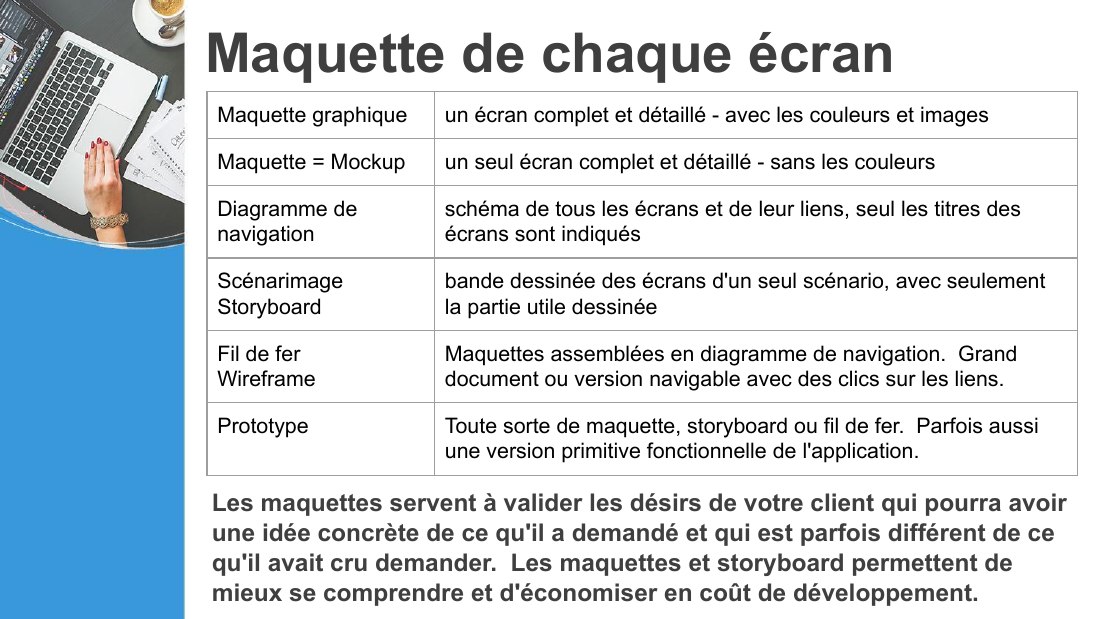

Maquette de chaque écran - Les maquettes servent à valider les désirs de votre client qui pourra avoir une idée concrète de ce qu'il a demandé et qui est parfois différent de ce qu'il avait cru demander. Les maquettes et storyboard permettent de mieux se comprendre et d'économiser en coût de développement. - Maquette graphique - un écran complet et détaillé - avec les couleurs et images -…

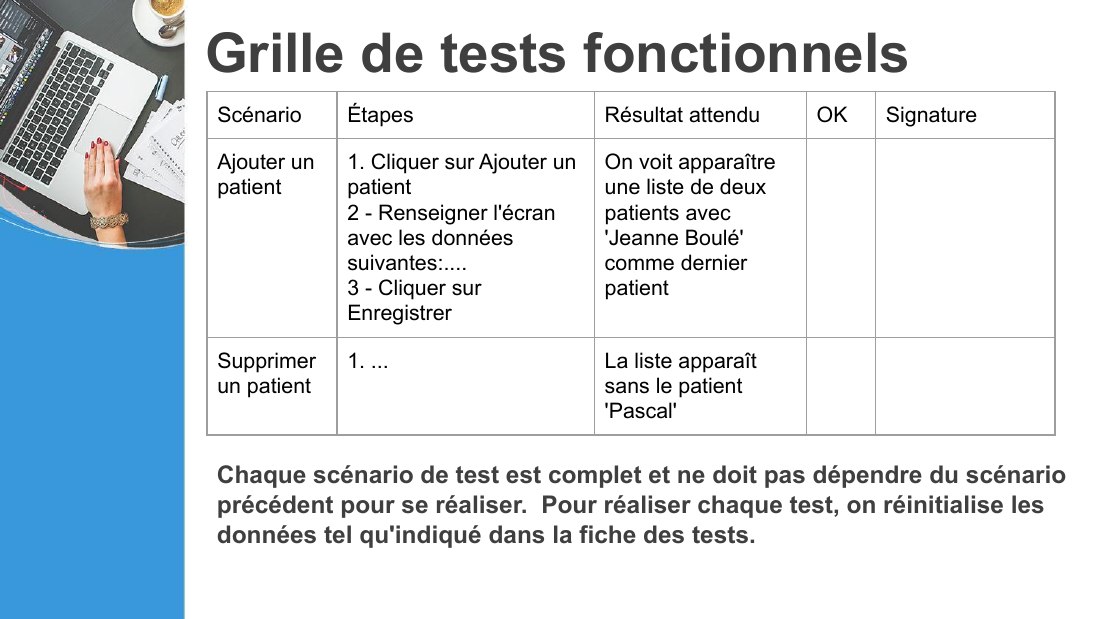

Grille de tests fonctionnels - Chaque scénario de test est complet et ne doit pas dépendre du scénario précédent pour se réaliser. Pour réaliser chaque test, on réinitialise les données tel qu'indiqué dans la fiche des tests. - Scénario - Étapes - Résultat attendu - OK - Signature - Ajouter un patient - 1. Cliquer sur Ajouter un patient - 2 - Renseigner l'écran avec les données suivantes:.... - 3…

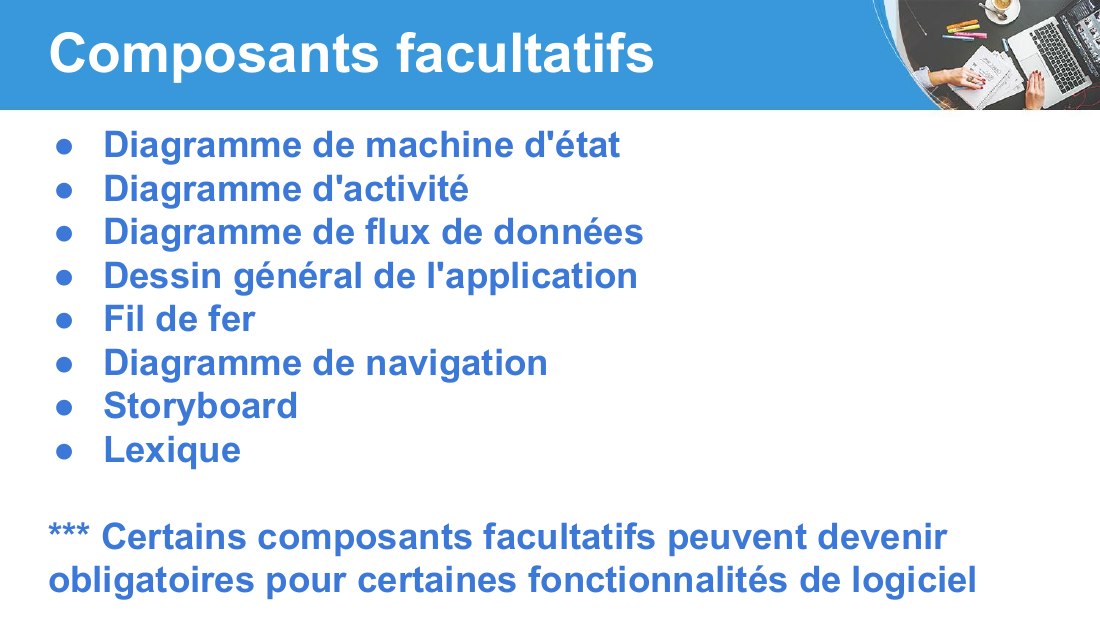

Diagramme de machine d'état - Diagramme d'activité - Diagramme de flux de données - Dessin général de l'application - Fil de fer - Diagramme de navigation - Storyboard - Lexique - *** Certains composants facultatifs peuvent devenir obligatoires pour certaines fonctionnalités de logiciel - Composants facultatifs

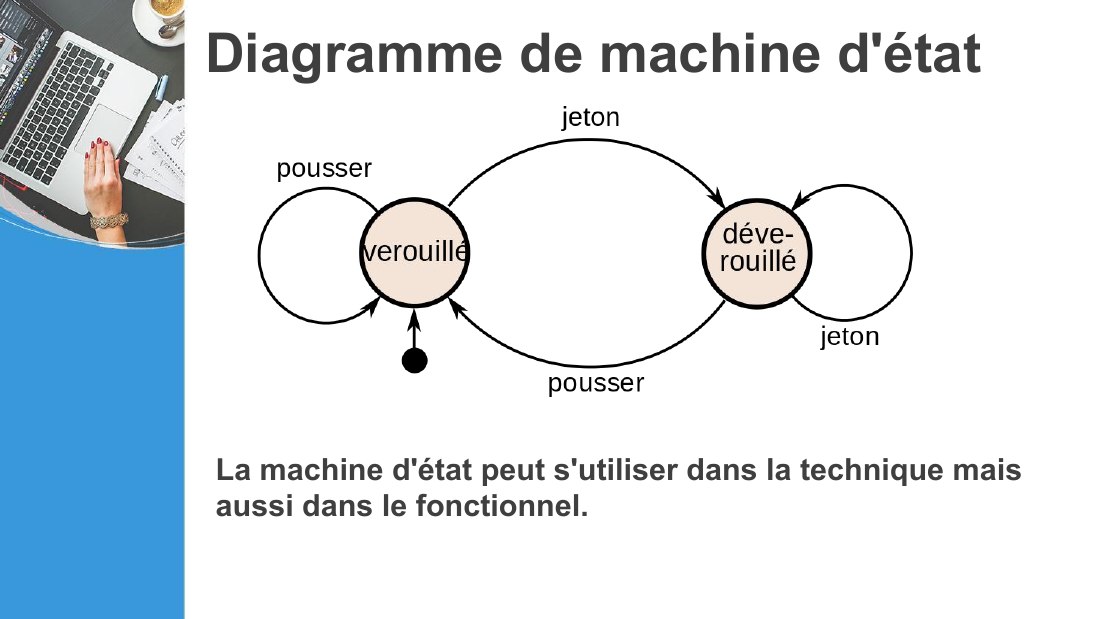

Diagramme de machine d'état - La machine d'état peut s'utiliser dans la technique mais aussi dans le fonctionnel.

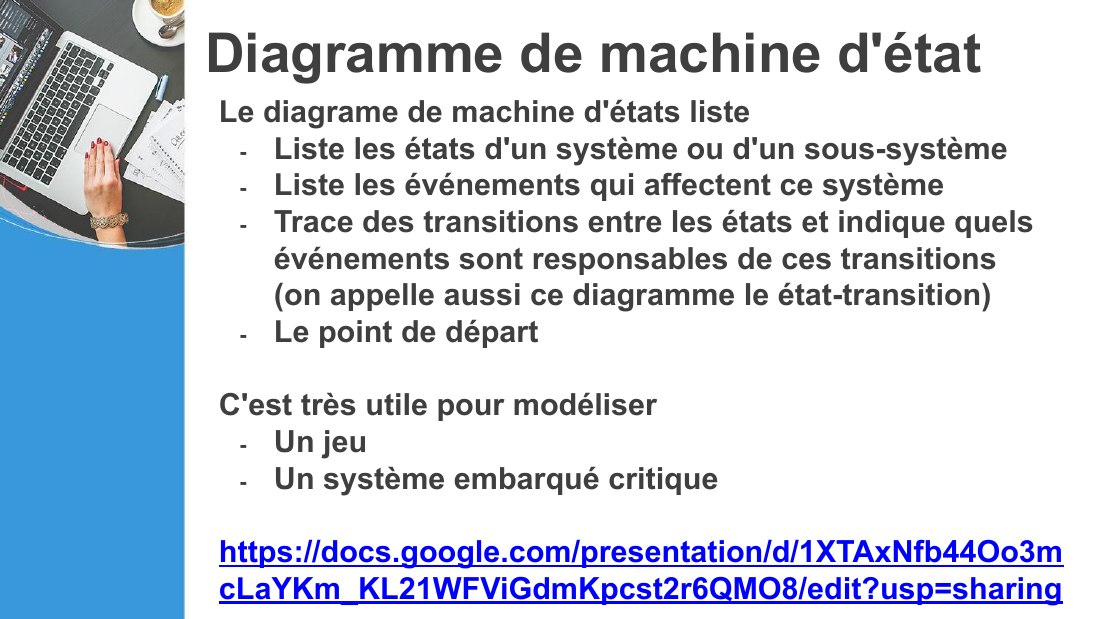

Diagramme de machine d'état - Le diagrame de machine d'états liste - Liste les états d'un système ou d'un sous-système - Liste les événements qui affectent ce système - Trace des transitions entre les états et indique quels événements sont responsables de ces transitions (on appelle aussi ce diagramme le état-transition) - Le point de départ - C'est très utile pour modéliser - Un jeu - Un système…

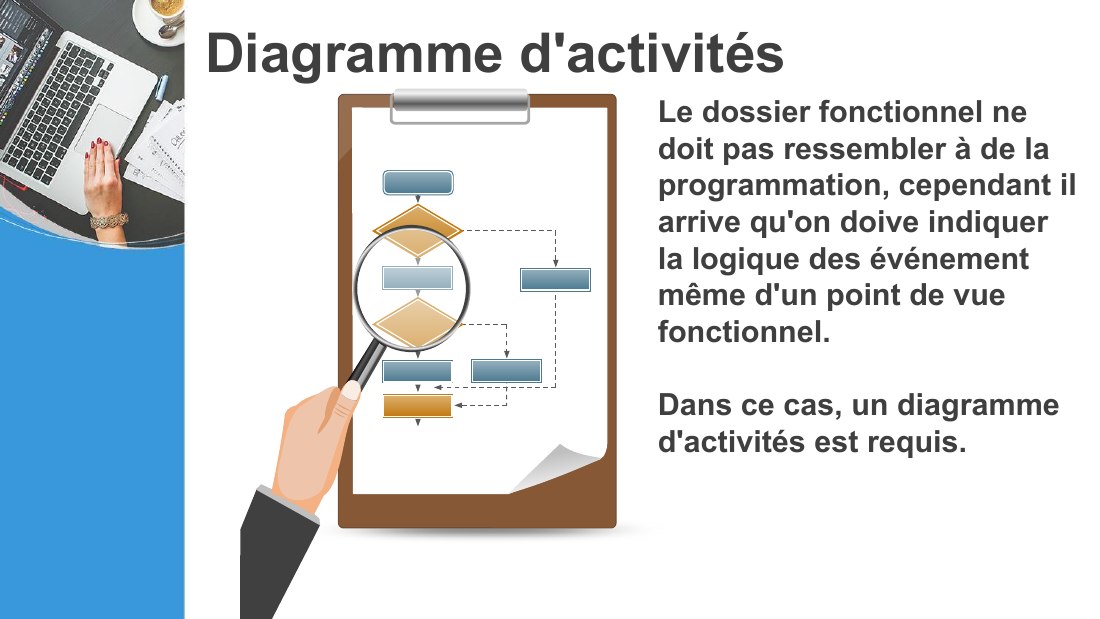

Diagramme d'activités - Le dossier fonctionnel ne doit pas ressembler à de la programmation, cependant il arrive qu'on doive indiquer la logique des événement même d'un point de vue fonctionnel. - Dans ce cas, un diagramme d'activités est requis.

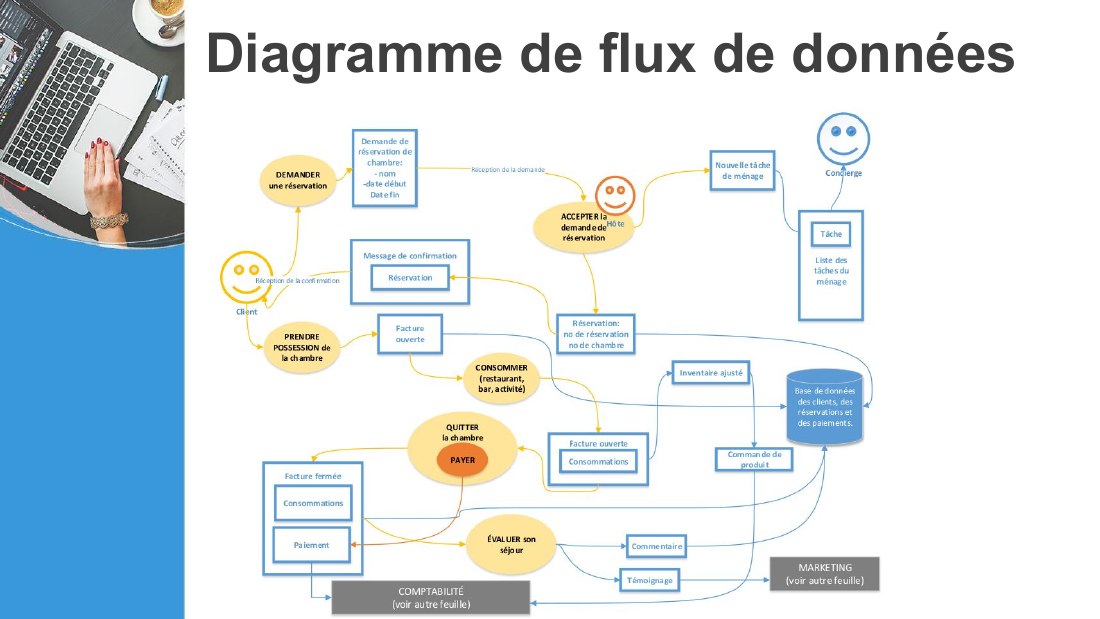

Diagramme de flux de données

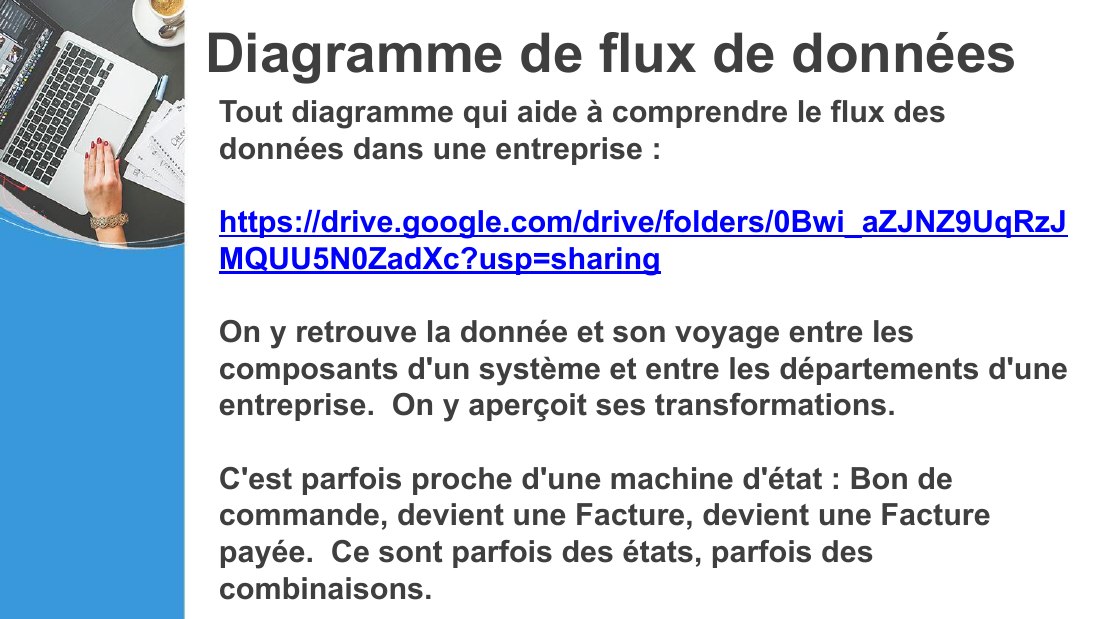

Diagramme de flux de données - Tout diagramme qui aide à comprendre le flux des données dans une entreprise : - https://drive.google.com/drive/folders/0Bwi_aZJNZ9UqRzJMQUU5N0ZadXc?usp=sharing - On y retrouve la donnée et son voyage entre les composants d'un système et entre les départements d'une entreprise. On y aperçoit ses transformations. - C'est parfois proche d'une machine d'état : Bon de…

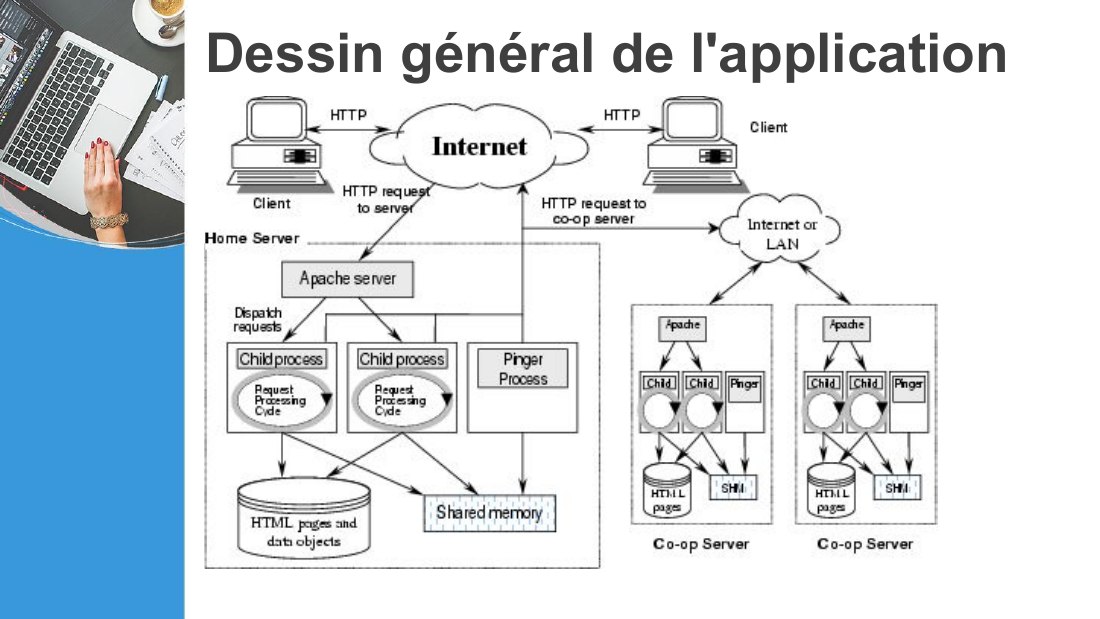

Dessin général de l'application

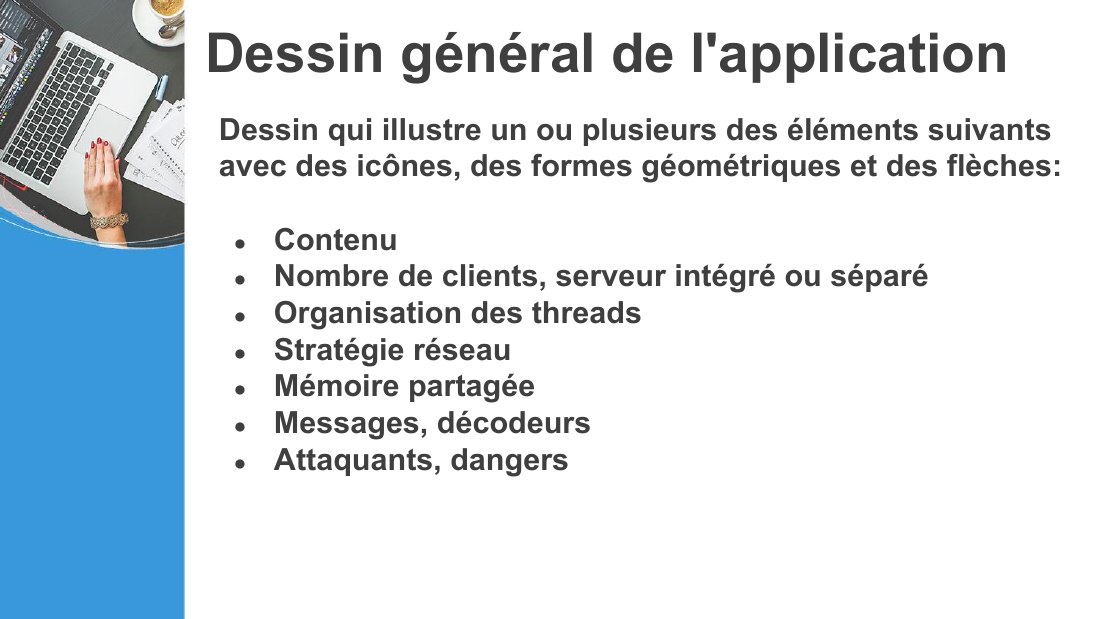

Dessin général de l'application - Dessin qui illustre un ou plusieurs des éléments suivants avec des icônes, des formes géométriques et des flèches: - Contenu - Nombre de clients, serveur intégré ou séparé - Organisation des threads - Stratégie réseau - Mémoire partagée - Messages, décodeurs - Attaquants, dangers

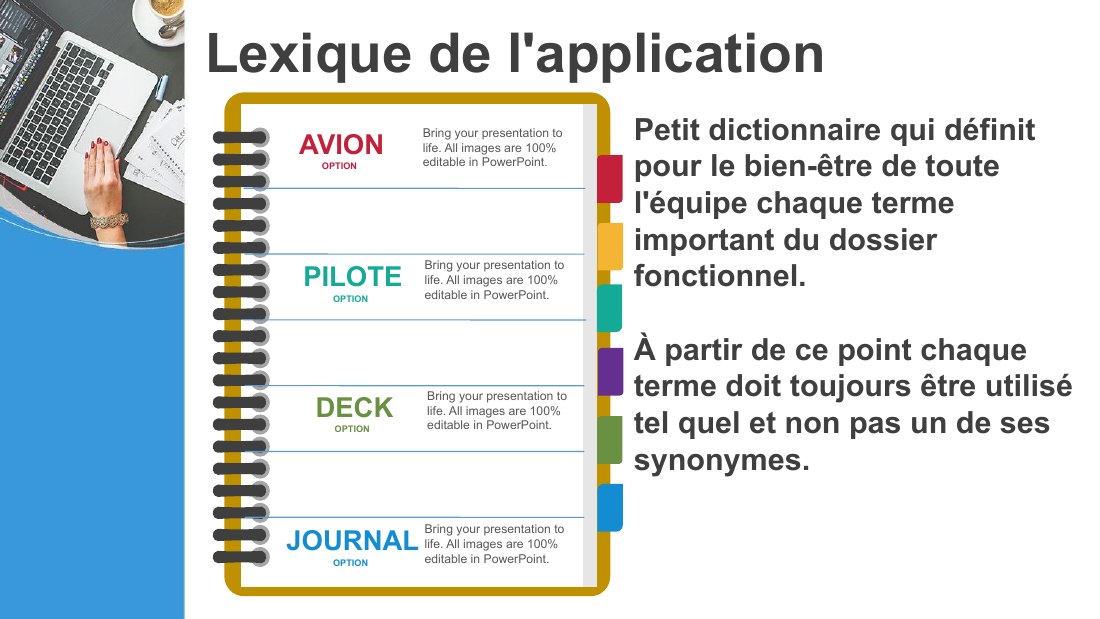

Lexique de l'application - Petit dictionnaire qui définit pour le bien-être de toute l'équipe chaque terme important du dossier fonctionnel. - À partir de ce point chaque terme doit toujours être utilisé tel quel et non pas un de ses synonymes. - AVION - OPTION - Bring your presentation to life. All images are 100% editable in PowerPoint. - PILOTE - OPTION - Bring your presentation to life. All…

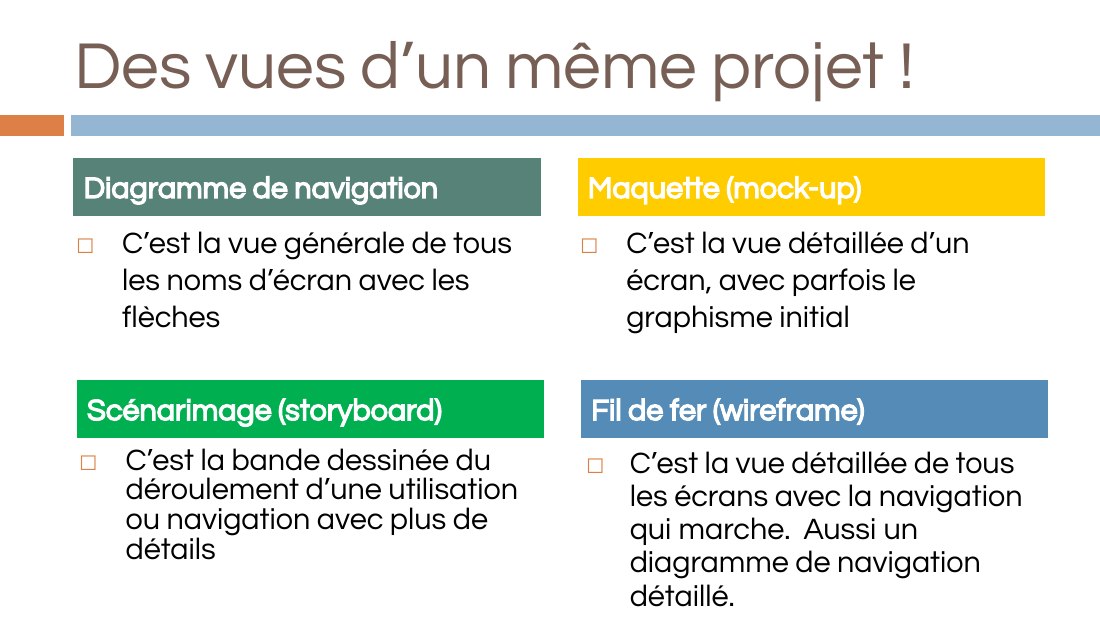

Des vues d’un même projet ! - C’est la vue générale de tous les noms d’écran avec les flèches - C’est la vue détaillée d’un écran, avec parfois le graphisme initial - Diagramme de navigation - Maquette (mock-up) - C’est la bande dessinée du déroulement d’une utilisation ou navigation avec plus de détails - C’est la vue détaillée de tous les écrans avec la navigation qui marche. Aussi un diagramme…
